| TEMA |
DESCRIPCIÓN |
ANIMACIÓN |
Cinemática |
Pincha sobre Tarzán y sepáralo de su posición de equilibrio, se genera un movimiento armónico simple. Aparecen las componentes intrínsecas de la aceleración y de las fuerzas que actúan sobre la masa del péndulo. (flash) |
 |
| Tiro parabólico: se pueden variar el ángulo de disparo y la masa del proyectil, para la misma velocidad inicial de lanzamiento. Se muestran las componentes de la velocidad a lo largo de la trayectoria, la altura máxima y el alcance. (flash) |
 |
| Movimiento relativo de traslación: se muestran las trayectorias de un objeto lanzado con una velocidad inicial horizontal, vistas por un observador en reposo (inercial), por un observador en traslación uniforme (inercial) y por un observador en traslación uniformemente acelerado (no inercial). (flash) |
 |
| Movimiento relativo de rotación uniforme: se dibujan las trayectorias de un objeto lanzado con una velocidad inicial variable, vistas por un observador en reposo (inercial) y por un observador en rotación uniforme (no inercial). Esta última está calculada teniendo en cuenta la aceleración de Coriolis y la aceleración centrífuga. (flash) |
 |
Dinámica de una partícula |
Trayectorias de una masa bajo la acción de una fuerza constante. Se pueden variar el módulo y la dirección de la velocidad inicial y de la fuerza que actúa. (flash) |
 |
| Se representa el movimiento en caída vertical de una masa variable, sin y con rozamiento con el aire. La fuerza de rozamiento se ha supuesto proporcional al cuadrado de la velocidad. (flash) |
 |
| Se dibujan las fuerzas de un par acción-reacción para distintos valores de la fuerza externa aplicada y de las masas que interaccionan. (flash) |
 |
| Deslizamiento de una masa por un plano inclinado con rozamiento. Se representan las fuerzas que actúan, la energía potencial, cinética y el trabajo de la fuerza de rozamiento. (flash) |
 |
| Pincha sobre la masa y sepárala de la posición de equilibrio, se produce un movimiento armónico simple. Puedes variar la frecuencia de oscilación.
Se representan la posición, velocidad, aceleración, energía cinética y energía potencial en función del tiempo. (flash) |
 |
| Se representan las fuerzas que actúan sobre un objeto, vistas por un observador en reposo (inercial) y por un observador acelerado (no inercial). Este último debe tener en cuenta las fuerzas de inercia para que se cumpla la Segunda Ley de Newton. (flash) |
 |
| Peso aparente: Se muestra cómo cambia el peso de un hombre dentro de un ascensor cuando éste está sometido a una aceleración vertical positiva o negativa. (flash) |
 |
Dinámica de sistemas de partículas |
Para un sistema formado por un camión y su carga se dibujan las fuerzas internas y externas que actúan sobre él. Se pueden variar el coeficiente de rozamiento y la fuerza externa aplicada. (flash) |
 |
| Velocidades de dos coches después de una colisión elástica. Se pueden variar las masas y velocidades iniciales de los coches. (flash) |
 |
Sólido rígido |

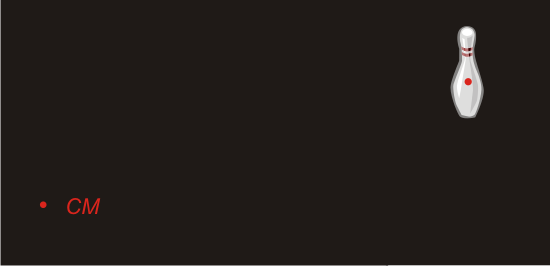

Movimiento combinado de rotación y de traslación de un sólido rígido con respecto a un origen. (gif animado) |
 |

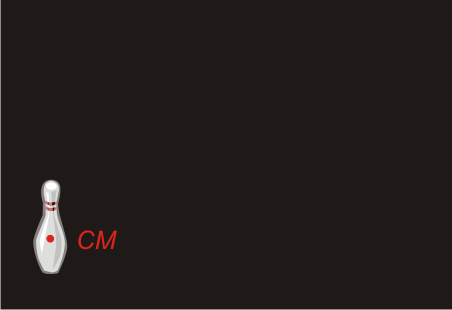

| Descomposición del movimiento: rotación del sólido con al centro de masas (CM) del sólido y traslación del CM bajo la acción de las fuerzas externas. (gif animado) |
 |
| Puedes variar el valor de la masa roja y calcula la posición en la que se debe colocar la masa azul para que el sistema esté en equilibrio estático. (flash) |
 |
| Sistema formado por una viga sujeta a una pared mediante una articulación y una cuerda, con una masa añadida. Se puede variar el ángulo de inclinación de la viga y desplazar la masa a lo largo de ella. Se muestran las fuerzas que actúan cuando el sistema está en equilibrio estático. (flash) |
 |
| Viga sujeta a una pared mediante una articulación, que cae por la acción del peso. Puedes variar la longitud de la viga y calcular la acleración y la velocidad angular para distintos valores del ángulo que forma con la horizontal. (flash) |
 |
| Se muestran las fuerzas (pesos y tensiones) y aceleración lineal que adquieren dos masas unidas a una polea en rotación. Momento de inercia de la polea ICM = (1/2) M R2. (flash) |
 |
| Se puede elegir el movimiento de una esfera sobre un plano horizontal: deslizamiento o rodadura. Se dibujan las trayectorias en ambos casos de un punto de la periferia y del CM para un observador en reposo, así como las velocidades. (flash) |
 |
Movimiento ondulatorio |
Se representa cómo se genera una onda armónica transversal a partir de un movimiento armónico simple. Se pueden variar la longitud de onda y la frecuencia. (flash) |
 |
| Se representa cómo se genera una onda armónica longitudinal en un tubo de gas. Se pueden variar la longitud de onda y la frecuencia. Se dibujan en una gráfica la posición, la velocidad y la aceleración de las partículas en función del tiempo. (flash) |
 |
| Se dibujan dos ondas armónicas de igual frecuencia y longitud de onda y la onda resultante de su interferencia. Se pueden variar la diferencia de caminos desplazando uno de los focos, así como el desfase y la longitud de onda con los mandos. (flash) |
 |
| Se muestra una onda estacionaria en una cuerda, cuya longitud se puede variar. Mediante los mandos, podemos elegir el armónico que se dibuja y variar también la velocidad de propagación de la onda. (flash) |
 |
Electrostática |

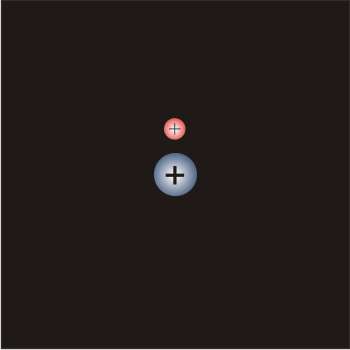

Las líneas de campo creadas por una carga positiva están dirigidas hacia afuera. Coinciden con la dirección que tendría la fuerza electrostática sobre otra carga positiva situada en ese punto. (gif animado) |
 |
| Campos eléctricos. Se representan los campos eléctricos en un punto creados por dos cargas variables y el campo eléctrico resultante. Las cargas se pueden trasladar sobre el eje X y punto sobre el eje Y. (flash) |
 |

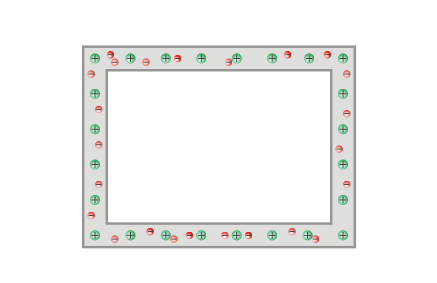

| Jaula de Faraday: en presencia de un campo eléctrico externo, los electrones se desplazan a través del conductor. Se crea entonces un campo eléctrico opuesto al externo, de modo que en el interior del conductor el campo es nulo. (gif animado) |
 |
| Una pila transforma energía química en energía eléctrica. El ánodo, sumergido en una disolución adecuada, libera electrones que son captados por el cátodo, creándose una corriente eléctrica. (gif animado) |
 |
| Dos cargas eléctricas iguales penden de sendas cuerdas. Se puede variar el valor de las masas y de las cargas y la animación muestra los valores numéricos de las fuerzas (peso, fuerza eléctrica y tensión) para que el sistema esté en equilibrio. También aparece el valor del ángulo y de la distancia. (flash) |
 |
| Magnetismo |
Movimiento de una carga en un campo magnético uniforme. La fuerza es en todo punto perpendicular a la velocidad, por lo que la carga describe un movimiento circular uniforme. Se pueden modificar el módulo del campo magnético y el signo de la carga.(flash) |
 |
| Inducción magnética: La variación de flujo magnético a través de una superficie genera una corriente eléctrica cuyo sentido tiende a compensar dicha variación. (flash) |
 |
| Reproducción del experimento de Thomson de 1897 mediante el cual descubrió la relación carga - masa del electrón. Se pueden variar los módulos del campo magnético y del campo eléctrico y calcular la velocidad de los electrones. (flash) |
 |
Termodinámica |

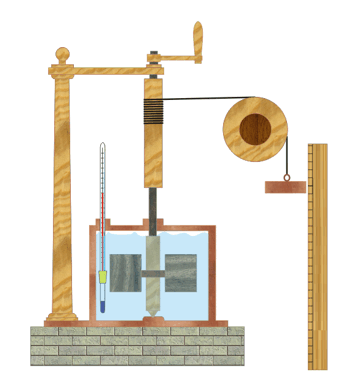

Reproducción del experimento de Joule para determinar el equivalente mecánico del calor:
1 caloría = 4.18 Julios. (gif animado) |
 |
| Simulación física de una expansión isoterma de un gas ideal. Representación en un diagrama p-V. (gif animado) |
 |
| Simulación física de una transformación isócora de un gas ideal. Representación en un diagrama p-V. (gif animado) |
 |

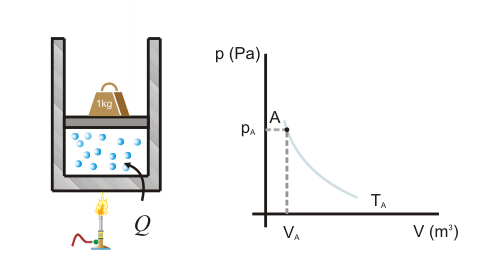

| Simulación física de una expansión isóbara de un gas ideal. Representación en un diagrama p-V. (gif animado) |
 |

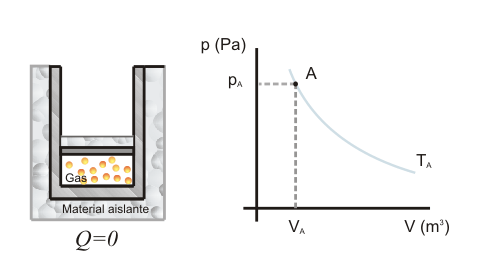

| Simulación física de una expansión adiabática de un gas ideal. Representación en un diagrama p-V. (gif animado) |
 |

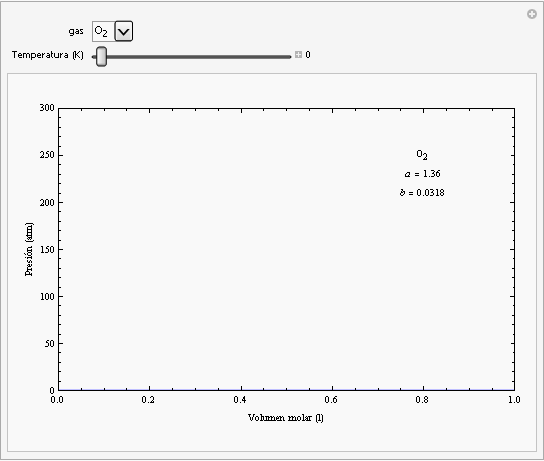

| Representación en un diagrama p-V de las isotermas de un gas real según el modelo de Van der Waals. (gif animado) |
 |
| Simulación de un motor basado en el ciclo ideal de Otto. Representación en un diagrama p-V de las transformaciones reales que tienen lugar en los cilindros. (gif animado) |
 |
