Espectrómetro de masas


Un espectrómetro de masas es un dispositivo que se emplea para separar iones dentro de una muestra que poseen distinta relación carga/masa. La mezcla puede estar constituida por distintos isótopos de una misma sustancia o bien por distintos elementos químicos.

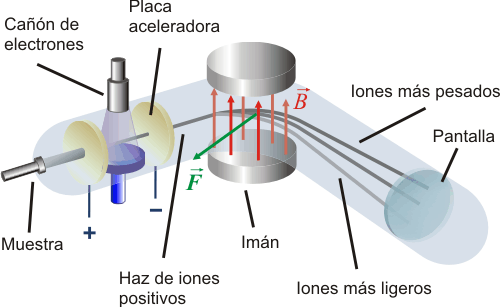

Existen distintos modelos de espectrómetros. En la figura anterior se ha representado un esquema de su principio de funcionamiento.

Todos los elementos del espectrómetro deben estar en el interior de una cámara de vacío. La muestra gaseosa (situada a la izquierda de la figura) se ioniza mediante un haz de electrones. Los iones positivos son acelerados por un campo eléctrico. Entre las placas aceleradoras existe un campo eléctrico, por lo que los iones experimentarán una fuerza dada por:

donde q es la carga de los iones positivos.

A continuación el haz de iones pasa por una zona del espacio donde existe un campo magnético B. La fuerza que el campo magnético hace sobre una carga es:

que es perpendicular al campo magnético y al vector velocidad de la carga (en este caso, de los iones positivos).

Como la fuerza (representada en verde en la figura) es perpendicular a la trayectoria de los iones, éstos tendrán aceleración normal, y se desviarán describiendo una trayectoria curva.

Utilizando la segunda ley de Newton,

Para un valor fijo de la velocidad y del módulo del campo magnético, cuanto menor sea el cociente m/q menor será el radio de curvatura ρ de la trayectoria descrita por los iones, y por tanto su trayectoria se deflectará más.

Si la muestra está constituida por isótopos del mismo elemento, todos tendrán la misma carga, pero los que sean más pesados se deflectarán menos.

Por tanto, haces de iones de distinta relación carga/masa llegarán a puntos diferentes de un detector, y, en función de la intensidad de las señales que dejan, se determina la abundancia relativa de cada tipo.

El primer espectrómetro de masas fue desarrollado en la década de 1920 por el físico inglés Francis William Aston, y recibió en 1922 el Premio Nobel de Química por su desarrollo.
