Potencial eléctrico. Superficies equipotenciales

Una carga eléctrica puntual q (carga de prueba) tiene, en presencia de otra carga q₁ (carga fuente), una energía potencial electrostática. De modo semejante a la relación que se establece entre la fuerza y el campo eléctrico, se puede definir una magnitud escalar, potencial eléctrico (V) que tenga en cuenta la perturbación que la carga fuente q₁ produce en un punto del espacio, de manera que cuando se sitúa en ese punto la carga de prueba, el sistema adquiere una energía potencial.

El potencial eléctrico creado por una carga q₁ en un punto a una distancia r se define como:

por lo que una carga de prueba q situada en ese punto tendrá una energía potencial U dada por:

El potencial depende sólo de la carga fuente y sus unidades en el Sistema Internacional son los voltios (V). El origen para el potencial se toma en el infinito, para mantener el criterio elegido para la energía.

Para calcular el potencial en un punto generado por varias cargas fuente se suman los potenciales creados por cada una de ellas, teniendo en cuenta que es una magnitud escalar y que será positivo o negativo dependiendo del signo de la carga fuente.

El trabajo realizado por la fuerza electrostática para llevar una carga q desde un punto A a un punto B se puede expresar entonces en función de la diferencia de potencial entre A y B:

Bajo la única acción de la fuerza electrostática, todas las cargas tienden a moverse de modo que el trabajo de la fuerza sea positivo, es decir, de modo que disminuye su energía potencial. Esto significa que:

.

las cargas de prueba positivas se mueven hacia donde el potencial eléctrico disminuye y las cargas de prueba negativas se mueven hacia donde el potencial aumenta

Recordando la definición de trabajo de una fuerza:

Podemos obtener la relación entre el campo eléctrico y la diferencia de potencial entre dos puntos:

De esta expresión se deduce que en una región del espacio en la que el campo eléctrico es nulo, el potencial es constante.

Para calcular el campo eléctrico a partir del potencial se utiliza el operador gradiente, de modo análogo a cómo se obtiene la fuerza a partir de la energía potencial:

Superficies equipotenciales

Las superficies equipotenciales son aquellas en las que el potencial toma un valor constante. Por ejemplo, las superficies equipotenciales creadas por cargas puntuales son esferas concéntricas centradas en la carga, como se deduce de la definición de potencial (r = cte).

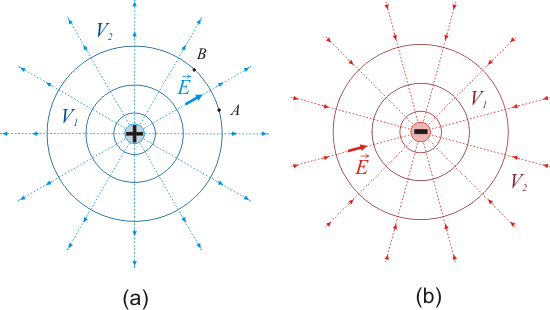

Superfices equipotenciales creadas por una carga puntual positiva (a) y otra negativa (b)

Si recordamos la expresión para el trabajo, es evidente que:

.

cuando una carga se mueve sobre una superficie equipotencial la fuerza electrostática no realiza trabajo, puesto que la ΔV es nula.

Por otra parte, para que el trabajo realizado por una fuerza sea nulo, ésta debe ser perpendicular al desplazamiento, por lo que el campo eléctrico (paralelo a la fuerza) es siempre perpendicular a las superficies equipotenciales. En la figura anterior (a) se observa que en el desplazamiento sobre la superficie equipotencial desde el punto A hasta el B el campo eléctrico es perpendicular al desplazamiento.

Las propiedades de las superficies equipotenciales se pueden resumir en:

• Las líneas de campo eléctrico son, en cada punto, perpendiculares a las superficies equipotenciales y se dirigen hacia donde el potencial disminuye.
• El trabajo para desplazar una carga entre dos puntos de una misma superficie equipotencial es nulo.
• Dos superficies equipotenciales no se pueden cortar.
