Campo magnético (1/2)

El campo magnético B es una magnitud vectorial. Puede estar producido por una carga puntual en movimiento o por un conjunto de cargas en movimiento, es decir, por una corriente eléctrica.

La unidad de campo magnético en el Sistema Internacional es el tesla (T). Un tesla se define como el campo magnético que ejerce una fuerza de 1 N (newton) sobre una carga de 1 C (culombio) que se mueve a velocidad de 1 m/s dentro del campo y perpendicularmente a las líneas de campo.

El tesla es una unidad muy grande, por lo que a veces se emplea como unidad de campo magnético el gauss (G) que, aunque no pertecece al Sistema Internacional sino al sistema CGS, tiene un valor más acorde con el orden de magnitud de los campos magnéticos que habitualmente se manejan.

1 T = 10.000 gauss

Campo magnético creado por una carga puntual

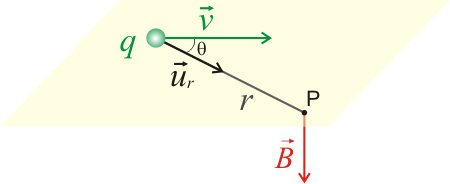

Cuando una carga q se mueve con una cierta velocidad, como se muestra en la siguiente figura, crea un campo magnético en todo el espacio.

Dicho campo viene dado por la expresión:

Donde,

• q es la carga creadora del campo
• v es la velocidad de dicha carga
• r es la distancia desde el punto donde se encuentra la carga hasta el punto P donde se está calculando el campo
• u_r es un vector unitario que va desde el punto donde se encuentra la carga hacia el punto donde se calcula el campo
• μ₀ es una constante denominada permeabilidad del espacio libre. Su valor en el Sistema Internacional es μ₀ = 4π 10^-7 T m/A

La dirección y el sentido del campo B vienen dados por la regla de la mano derecha, y su módulo es el módulo del producto vectorial:

Dirección y sentido Módulo

Cuando la carga q es negativa, el sentido de B es opuesto al que se muestra en la figura. El campo magnético en la dirección del movimiento es nulo, ya que en este caso los vectores v y u_r son paralelos y su producto vectorial es cero.
