Ciclo de Otto

Muchas de las máquinas térmicas que se construyen en la actualidad (motores de camiones, coches, maquinaria, etc) están provistas de un motor denominado motor de cuatro tiempos. El ciclo que describe el fluido de trabajo de dichas máquinas se denomina ciclo de Otto, inventado a finales del siglo XIX por el ingeniero alemán del mismo nombre.

En el ciclo de Otto, el fluido de trabajo es una mezcla de aire y gasolina que experimenta una serie de transformaciones (seis etapas, aunque el trabajo realizado en dos de ellas se cancela) en el interior de un cilindro provisto de un pistón (ver siguiente animación*).

El proceso consta de seis etapas:

01 - Admisión: la válvula de admisión se abre, permitiendo la entrada en el cilindro de la mezcla de aire y gasolina. Al finalizar esta primera etapa, la válvula de admisión se cierra. El pistón se desplaza hasta el denominado punto muerto inferior (PMI).
12 - Compresión adiabática: la mezcla de aire y gasolina se comprime sin intercambiar calor con el exterior. La transformación es por tanto isentrópica. La posición que alcanza el pistón se denomina punto muerto superior (PMS). El trabajo realizado por la mezcla en esta etapa es negativo, ya que ésta se comprime.
23 - Explosión: la bujía se activa, salta una chispa y la mezcla se enciende. Durante esta transformación la presión aumenta a volumen constante.
34 - Expansión adiabática: la mezcla se expande adiabáticamente. Durante este proceso, la energía química liberada durante la combustión se transforma en energía mecánica, ya que el trabajo durante esta transformación es positivo.
41 - Enfriamiento isócoro: durante esta etapa la presión disminuye y la mezcla se enfría liberándose calor al exterior.
10 - Escape: la válvula de escape se abre, expulsando al exterior los productos de la combustión. Al finalizar esta etapa el proceso vuelve a comenzar.

El trabajo total realizado durante el ciclo es positivo (ya que éste se recorre en sentido horario). Como se observa el la parte izquierda de la animación, el trabajo realizado por el sistema durante las etapas 01 y 10 es igual en valor absoluto pero de signo contrario, por lo que no contribuyen al trabajo total.

El movimiento del pistón se transmite a la biela (representada en naranja en la figura) y de ésta al cigüeñal. Posteriormente este movimiento se transmite a las ruedas.

Rendimiento del ciclo de Otto ideal

El rendimiento del ciclo de Otto, como el de cualquier otra máquina térmica, viene dado por la relación entre el trabajo total realizado durante el ciclo y el calor suministrado al fluido de trabajo:

La absorción de calor tiene lugar en la etapa 23 y la cesión en la 41, por lo que :

Suponiendo que la mezcla de aire y gasolina se comporta como un gas ideal, los calores que aparecen el la ecuación anterior vienen dados por:

ya que ambas transformaciones son isócoras.

Sustituyendo en la expresión del rendimiento:

Las transformaciones 12 y 34 son adiabáticas, por lo que:

puesto que V₂ = V₃ y V₄ = V₁.

Restando,

La relación entre volúmenes V₁/V₂ se denomina relación de compresión (r).

Sustituyendo en la expresión del rendimiento se obtiene:

El rendimiento expresado en función de la relación de compresión es:

Cuanto mayor sea la relación de compresión, mayor será el rendimiento del ciclo de Otto.

Ciclo de Otto real

En la práctica, ni las transformaciones adiabáticas del ciclo de Otto son adiabáticas (isentrópicas) ni las transformaciones isócoras de la animación anterior tienen lugar a volumen constante.

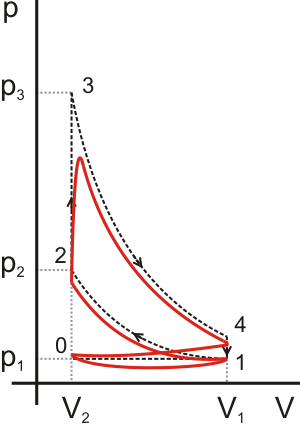

En la siguiente figura se ha representado un esquema del ciclo real de Otto superpuesto con el ideal analizado en las secciones anteriores.

En la figura están indicados de forma aproximada los puntos del ciclo donde tienen lugar la explosión y el escape respectivamente.

^* Realizada en colaboración con Luis Seidel Gómez de Quero.
